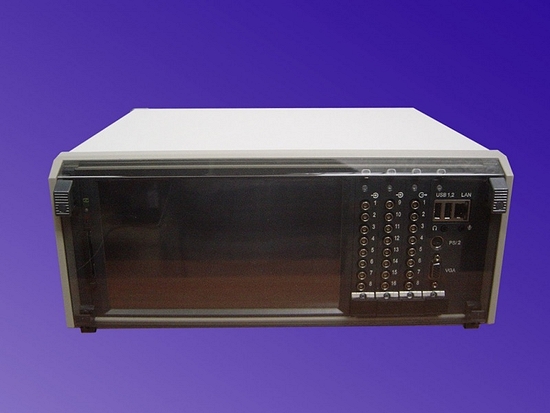

Многоканальный цифровой регистратор сигналов акустического диапазона «Звук-М»

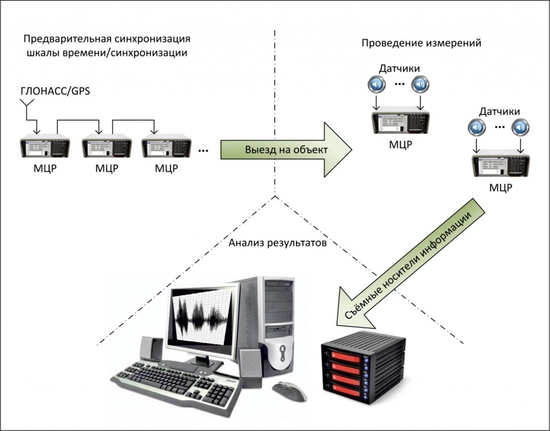

Компания Навистрой, на правах официального дистрибьютера систем аудиорегистрации ОКО, сообщает о поступлении в продажу новой профессиональной системы аудиорегистрации "Звук М". Назначение: Регистратор «Звук-М» используется для высокоточной многоканальной синхронной записи сигналов с акустических датчиков различного типа для последующей корреляционной обработки. Позволяет проводить синхронную запись на несколько разнесенных друг от друга регистраторов, как на один многоканальный. Область применения: Шумовой анализ протяженных объектов и обстановки в воздухе и в море, виброакустический анализ двигателей и турбин, прочностной анализ протяженных пространственных конструкций. Существует широкий набор методов динамических синхронных измерений, основанных на совместной синхронной регистрации территориально удаленных друг от друга датчиков сигнала в единой шкале времени, когерентного сведения зарегистрированных сигналов и дальнейшей корреляционной обработки. МЦР «Звук-М» идеально подходит для решения задач данного типа.

Технические характеристики:

Количество каналов записи 16
Количество каналов воспроизведения 8 (программно коммутируемые)
Напряжение входного сигнала ±13В
Напряжение выходного канала ±4В
Рабочий диапазон частот 0,5 – 10 000 Гц
Максимальная частота дискретизации 50 кГц
Разрядность модулей АЦП/ЦАП 24 разряда
Неравномерность АЧХ в режиме записи в диапазоне 2 – 8000 Гц не более 0,5 дБ
Уровень помех и нелинейных искажений в режиме записи относительно номинального уровня входного сигнала не более -70дБ
Входное сопротивление не менее 10 кОм

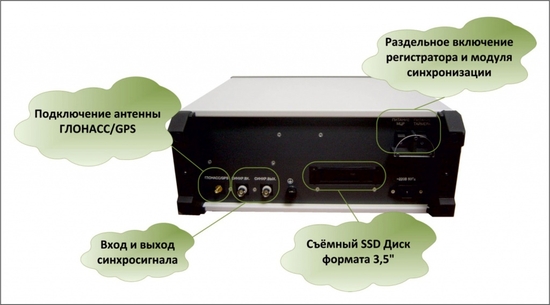

Запись на съемный носитель SATA SSD, USB
Регулировка входного усиления для каждого канала записи есть, от 0 до 30 дБ ступенями через 10 дБ
Ёмкость накопителя информации 320 Гбайт (SSD)
Электропитание, параметры эл./сети 127/220 В±10%, 50±2 Гц
Время автономной работы без потери информации не менее 1 часа
Время автономного хранения шкалы времени и синхронизации не менее 30 суток
Расхождение записей, выполненных на двух независимых МЦР не хуже 100 мкс (через сутки после осуществления синхронизации)
Синхронизация шкалы времени по сигналу спутника ГЛОНАСС/GPS, от другого устройства МЦР
Встроенный двухканальный осциллограф есть
Встроенный двухканальный спектр-анализатор есть
Габаритные размеры устройства 390х355х170 мм (наибольшая диагональ блока управления не превышает 550 мм)
Масса устройства не более 7 кг
Вариант исполнения соответствует группе 2.1.1. исполнения УХЛ по ГОСТ РВ 20.39.304-98
Конструкторской документации устройства МЦР «Звук-Д» присвоена литера О1

Скачать презентацию системы "Звук М"      Скачать сертификат "Звук М"
