Система ведения единого времени «ИВЧ-1/С»

Система ведения единого времени (СЕВ) ИВЧ-1 (измеритель текущих значений времени и частоты электросети) предназначена для ведения и измерения текущих значений времени и даты, измерения частоты промышленной электросети с последующей передачей результатов измерений по последовательным портам в ЭВМ. СЕВ включает в себя часовую станцию со встроенным цифровым электронным индикатором и автономными органами управления. Программное обеспечение имеет удобный интерфейс, поддерживается операционными системами: Windows NT/2000/XP/7, состоит из корректирующего модуля "Корректор времени", который работает в фоновом режиме, не требующего специальной инсталляции и ресурсов компьютера.

Система ведения единого времени ИВЧ 1 - может использоваться в составе контрольно-измерительных комплексов энергосистем, а так же в:

телекоммуникационных системах и сетей связи;
системах управления воздушным движением;
системах синхронизации радиотехнических комплексов;
других системах на основе ЭВМ
Система имеет унифицированную структуру, что позволяет использовать ее в системах различного класса точности. Удовлетворяет требованиям третей группы ГОСТ 22261-94, сертифицирована Госстандартом РФ RU.C.33.002.A N 5895.

Основные функциональные возможности:
Отображение, контроль и коррекция текущего времени и даты (установка в 00 значений минут и 00 секунд) по сигналам проверки времени, получаемым от радиоприемника (линейный выход) или от радиотрансляционной сети, а также эталонным сигналам времени, передаваемым в телевизионном сигнале.
Измерение, отображение и передача на ЭВМ текущих значений частоты промышленной сети (с точностью до сотых долей Гц);
Передача по запросам ЭВМ текущих значений времени и даты в формате, соответствующем ГОСТ 27576-87;
Прием (передача) различных сообщений от (из) ЭВМ с привязкой их к временным меткам;
Установка и отображение вводимого пароля доступа к изменению функций модуля.
Защита от несанкционированного изменения пароля доступа, а также данных и настроек органов управления.
Индикация исправности цепей питания, аварийных ситуаций и правильного приёма сигналов проверки точного времени.
Индикация температуры, измеряемой двумя выносными датчиками температуры (только в версиях с функцией коррекции по ТВ-сигналу).

Часовая станция ИВЧ-1 изготавливается в двух исполнениях:

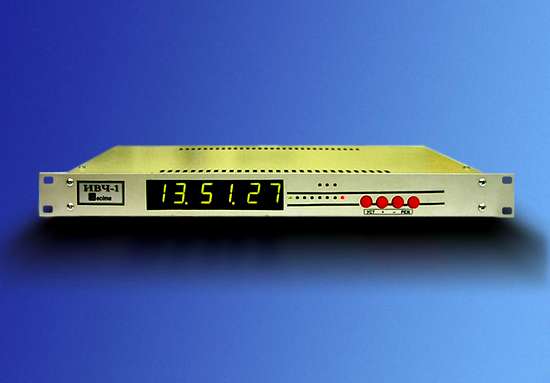

Стоечное (индекс "С") - в металлическом корпусе высотой 1U, для установки в стандартный 19-и дюймовый конструктив.
Настольное (индекс "Н") - в пластмассовом корпусе для установки на стол, либо для крепления на стену. (Исполнение "Н" снято с производства с 1 июля 2014 г. и более недоступно для заказа).

Часовая станция ИВЧ-1 в стоечном исполнении насчитывает 5 моделей:

ИВЧ-1/С - измеритель текущих значений времени и частоты электросети.
Артикул: ЯКШГ.468262.001-02
Погрешность хранения шкалы времени +2 с/24 ч., частоты электросети + 0,001Гц/с.

ИВЧ-1/СП - измеритель текущих значений времени и частоты электросети.
Артикул: ЯКШГ.468262.001-03
Погрешность хранения шкалы времени +0,01 с/24 ч., частоты электросети + 0,001Гц/с.

ИВЧ-1/СВ - измеритель текущих значений времени.
Артикул: ЯКШГ.468262.001-06
Погрешность хранения шкалы времени +2 с/24 ч.

ИВЧ-1/СВП - измеритель текущих значений времени.
Артикул: ЯКШГ.468262.001-07
Погрешность хранения шкалы времени +0,01 с/24 ч.

ИВЧ-1/СЧ - измеритель текущих значений частоты электросети.
Артикул: ЯКШГ.468262.001-09
Погрешность измерения частоты электросети + 0,001Гц/с.

Все модели измерителей времени (ИВЧ-1/С, /СП, /СВ, /СВП) имеют аудиовход для коррекции точного времени от внешнего радиоприемника.

Характеристики:

Пределы допускаемой абсолютной погрешности хранения шкалы времени при условии ежечасной коррекции по сигналам точного времени: ± 20 мс
Пределы допускаемой абсолютной погрешности измерения среднего значения частоты на интервале 1 с.: ± 0,001 Гц
Пределы допускаемой абсолютной погрешности хранения шкалы времени:
- при отсутствии коррекции по сигналам проверки времени не более ±2 с/24 ч
- при варианте комплектации высокоточного генератора ±0,01 с/24 ч
Размер энергонезависимого ЗУ: 8 кБайт
Время сохранения данных энергонезависимого ЗУ: 100 часов
Порт управления и передачи информации RS232 (RS422/485 - опция)
Вычисление и хранение коррекции хода часов при изменении температуры, влажности и питающего напряжения: автоматическое
Отображение времени, даты и внутреннего состояния: есть
Хранение времени, даты и всех установок при отсутствии питающего напряжения: есть
Документирование случаев отсутствия питающего напряжения сети: есть
Защита от несанкционированного доступа: механическая и программная
