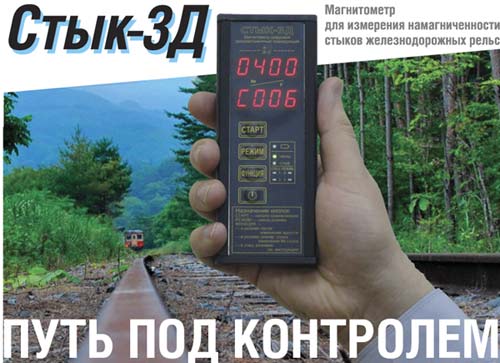

«Стык-3Д» - магнитометр для измерения намагниченности стыков ж/д рельс

"Стык-3Д" предназначен для: - своевременного выявления проблемы экстремальной намагниченности стыков рельс при контроле железнодорожных путей; контроля магнитной полярности ввариваемых рельс и полярности в разрыве рельс. "Стык-3Д" позволяет спрогнозировать возможность закорачивания изолирующих стыков металлическими предметами, исходя из силы магнитного поля рельса.




Розница:110250 руб.
ТМО:звоните
Дилерская:звоните
Магнитометр "Стык-3Д" предназначен для измерения магнитной индукции в области сканирования и определения силового параметра F, вычисляемого из измеренных амплитудных и пространственных характеристик магнитного поля при проведении контроля намагниченности изолирующих стыков и рельсов на железнодорожном транспорте. Прибор измеряет текущие значения компонент Вx, Вy и Вz вектора магнитной индукции постоянного магнитного поля. Магнитометр позволяет спрогнозировать возможность закорачивания изолирующих стыков металлическими предметами, исходя из величины силового параметра магнитного поля рельса.

Принцип действия:
Измерение напряженности магнитного поля по 3-м пространственным координатам и силового градиента магнитного поля с помощью модуля из 6-ти измерительных преобразователей Холла

Особенности:
  • встроенный микроконтроллер, управляющий режимами работы, сбором и сохранением данных
  • несколько режимов работы (Часы, Стык, Сканирование)
  • энергонезависимое запоминающее устройство
  • сохранение в памяти результатов замеров (999 записей, 10000 значений)
  • индикация исправности прибора и уровня заряда аккумуляторов
  • подключение к ПК через USB-порт для считывания полученной информации
  • встроенные часы реального времени
  • коррекция времени и даты от ПК
  • автоматическое выключение после 1 мин. паузы в работе
Достоинства:
  • не имеет аналогов в отечественном и мировом приборостроении
  • сокращение затрат на обслуживание стыков рельс в 10-15 раз
  • сохранение данных в энергонезависимом ОЗУ не менее 10 лет
  • не требует для работы квалифицированного персонала
  • компактность
  • легкий вес
  • автономность работы
  • в несколько раз дешевле зарубежных лабораторных измерительных комплексов, требующих подготовленный персонал
Сферы применения:
Магнитометр «Стык-3Д» может применяться в тех областях, где необходим полный мониторинг магнитного поля, включая его динамические характеристики:
  • путевое хозяйство железных дорог;
  • машиностроение;
  • металлургия;
  • дефектоскопия.

Характеристики:

Максимальный диапазон измерения поля ±50 мТл
Максимальный диапазон измерения градиента поля ±4 Тл/м
Пределы абсолютной погрешности в измерении напряженности магнитного поля ±10 мкТл
Пределы абсолютной погрешности в измерении градиента модуля напряженности магнитного поля ±10 мкТл/см
Относительная погрешность измерения силового параметра F не более 10%
Время сохранения данных в энергонезависимом ОЗУ при отключении электропитания не менее 10 лет
Время непрерывной работы после полного заряда аккумуляторов:
в режиме индикации не менее 12 ч
в режиме сканирования не менее 8 ч
Время установления рабочего режима не более 5 сек
Время зарядки аккумуляторов не более 3 ч
Интервал сканирования в режиме «Стык» 5±0,2 сек
Средняя наработка на отказ не менее 10000 ч
Средний срок службы 10 лет
Электропитание, Ni-Mh аккумуляторы (тип АА) 2 шт.
Потребляемая мощность не более 1 Вт
Масса не более 0,3 кг
Габаритные размеры (Д х Ш х В) 150 х 60 х 23 мм
Прибор реально эксплуатируется в подразделениях РЖД. С помощью магнитометра «Стык-3Д» проверены более 10000 изолирующих стыков разных типов, получены положительные отзывы от технических специалистов.
